VS-THV-SWIR seires
SWIR (shortwave infrared) wavelength-support Telecentric lenses
-
특정 대상물을 투과할 수 있고 가시광으로 보이지 않는 대상물 내의 물질을 검출가능.
-
특정 파장 범위 밖에서 수분에 흡수되는 성질이 있기 때문에 주위보다 수분을 많이 포함하는 부분을 검출.
-
배율 · 파장에 따라 2 시리즈를 전개
광학 배율 1x-4x, 1000nm-1600nm의 투과율을 높인 렌즈
광학 배율 10x, 900nm - 1500nm의 투과율을 높인 렌즈

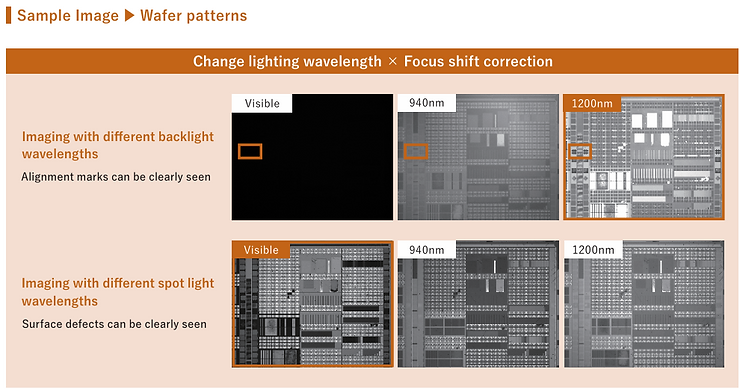

VS-TCM1-65CO/C-RIR
Telecentric lens with near infrared support and focus shift correction
-
가시광에서 1200nm까지의 파장 내에서 포커스 시프트를 보정
-
조명의 파장 변경만으로 표면 검사와 투과 검사를 전환하여 사용 가능 초점 틀어짐 없음.(600nm, 1200nm의 투과율을 높인 렌즈)
-
광학 배율 1.0x
VS-LTC seires
Line Scan Telecentric Lenses
-
대형 소자 대응 이미지 서클 Φ21~45.
-
고해상도, 높은 대비, 높은 텔레센성 유지.
-
가변 조리개 기구에 의해 피사계 심도와 콘트라스트의 밸런스 조정 가능.
-
대형 센서 대응으로 기존의 같은 배율의 렌즈보다 광시야에 촬상 가능.
-
사용 예정인 카메라 마운트에 따라 선택 가능(M42, TFL, M58 등)
VS-TLS(FR) seires
Adjustable magnification combination telecentric lenses
Fixed magnification from 0.136x to 1.000x in front and rear combinations.
2024년 머신비젼 업계 최우수상 수상
-
2/3"~2.3"광시야, 고텔레센트릭
-
주변까지 낮은 왜곡
-
신기술 Fit-X (핏 크로스) 채용
-
프론트렌즈와 리어렌즈를 사용(X=크로스 해), 필요한 광학 배율변경 가능.
VS-TLS seires
Supports 12MP 1.1"
Front Unit - Rear Unit Reconfigurable Telecentric Lens
-
3.45μm 소자 대응 해상도.
-
0.029x~0.1x까지 6 기종 라인업.
-
리어 유닛을 변경함으로써 배율 변경이 가능.
-
낮은 왜곡 설계.
VS-TM or TMV seires
Telecentric Microscope Lenses
-
높은 NA 0.23으로 10배율
-
마이크로스코프 대비 긴 WD 55mm
-
더욱 높은 배율은 (15x / 20x) 리어 컨버터 렌즈로 가능
VS-THV seires
1" or 1.1" Support High Resolution Telecentric Lenses
-
대형소자인 1.1인치 대응, 주력배율 0.5x/0.8x/1.0x/1.5x/2.0x/3.0x/4.0x 라인업 구축
-
O/I가 동일하여, 배율변경 시 현장설계 변경할 필요없음
-
WD를 150mm로 설계함으로, 조명과의 조합도 가능
-
전 기종에 조리개 조절이 가능하여 피사계심도 조절이 가능
-
C-Mount
-
1"소자에 대응
-
배율0.11x FOV 100x100mm (140mm diagonal) 이상에 적응
-
배율0.11x ～ 2x, 전７기종을 라인업
-
가변 조리개 기구에 의한 피사계심도와 컨트라스트 조정 가능
-
옵션으로 스탠드부착 아답터 준비 가능
VS-TCH seires
2/3" Support
High Resolution Telecentric Lenses
-
초고해상도 1.67µm,10 메가픽셀 카메라 지원
-
정밀도와 정확도를 요구하는 머신 비젼용 촬영기를 위한 설계
-
낮은 디스토션
-
직선형 및 동축 모델
-
C-Mount
APT & VS-TC seires
.jpg)
Compact Telecentric Lenses
-
소형 및 경량
-
40mm～340mm의 광범위한 WD
-
0.5x～10x 까지 배율의 다양함 : 1.5x / 3.0x / 5.0x 또한 가능
-
내장 동축 모델 ( model number : VS-TC□□-□□CO )
-
옵티컬미러 유닛 사용 가능
-
C-Mount

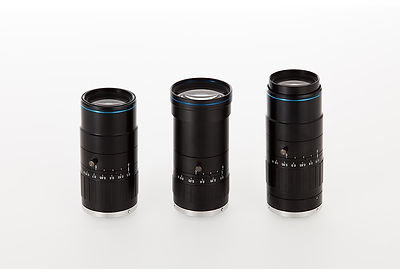

VS-TEV seires
1.1" Support,
Variable Magnification Telecentric Macro Lenses
-
1.1인치 센서 지원
-
3.45um 센서 해상도 지원
-
라인업 : 0.3x~0.5x, 0.5x~0.75x, 0.75x~1x 가변 배율
-
전체 이미지 영역에 높은 평행수치
-
DOF 및 콘트라스트 균형 조절이 간편한 가변조리개
-
C-Mount
VS-TEC seires
2/3" Support,
Variable Magnification Telecentric Macro Lenses
-
5 메가픽셀 센서용 (2/3”)
-
왜곡과 밝기 개선
-
조절가능 배율 및 조리개 (고정 모델 available)
-
VS-TEC 시리즈는 머신 비젼 어플리케이션 / 전자부품 및 반도체 제조 장비 검사 등 다양한 목적으로 사용.
-
C-Mount
VS-LQL seires
Telecentric lens for Optotune liquid lens
-
빠른 포커스 조정이 가능
-
렌즈 움직임 없이 WD 범위 내에서 조정 가능
